Einbau Pumpe
(Zubehör)

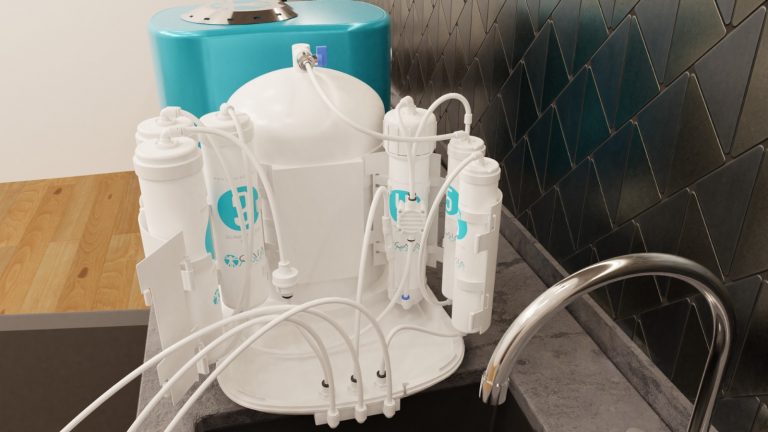

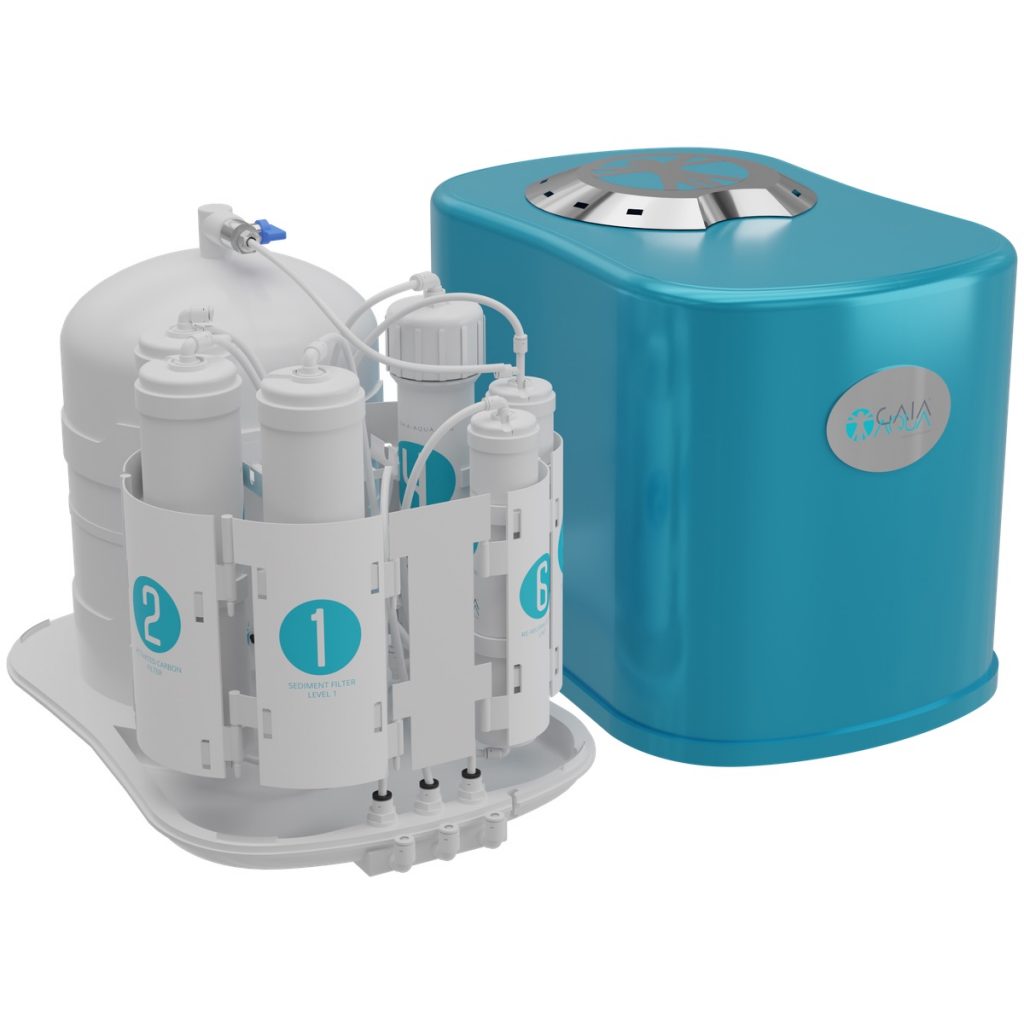

GAIA AQUA Anlagen der ersten Generation können optional mit einer Pumpe aufgerüstet werden. Damit verbessert sich unter anderem das Ansaugverhalten. Die Anlage erzeugt mit Pumpe bereits ab 1 bar Vorlaufdruck reines Trinkwasser. Der Einbau ist einfach und schnell erledigt.
Schritt 1
- GAIA AQUA Anlage auf bequeme Arbeitshöhe bringen
- Deckel entfernen, Kugelventil am Tank senkrecht stellen
- Kugelventil schließen, dann Reinwasserhahn laufen lassen
Schritt 2

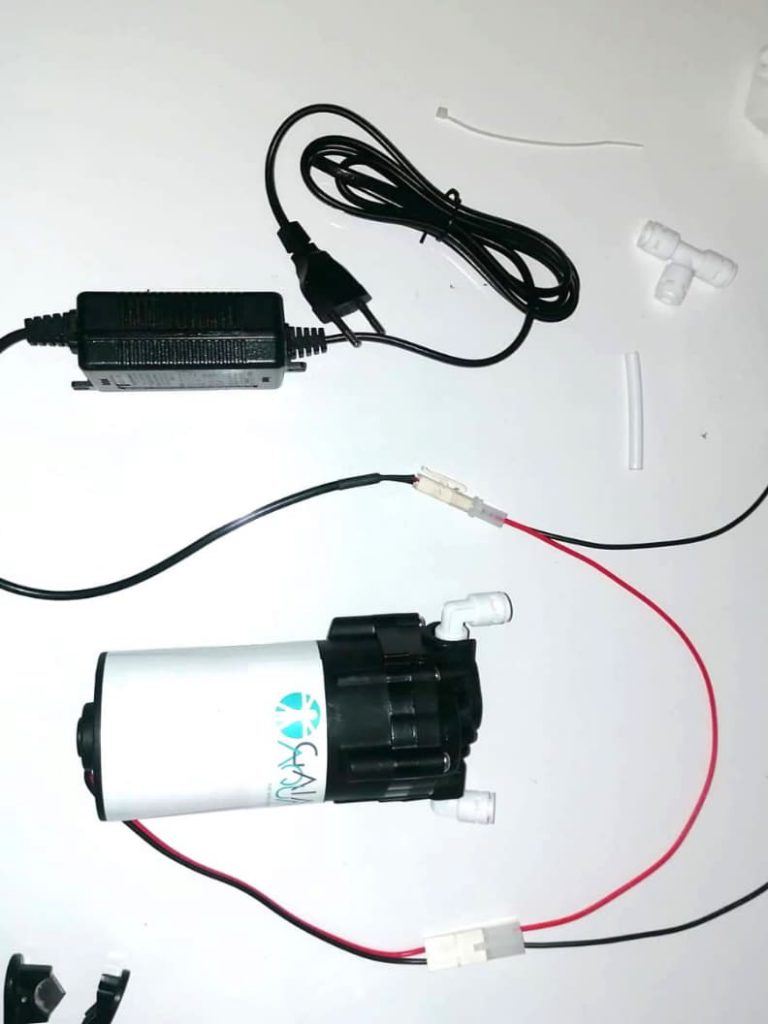

- Einzelteile auf Vollständigkeit prüfen und bereitlegen
Schritt 3

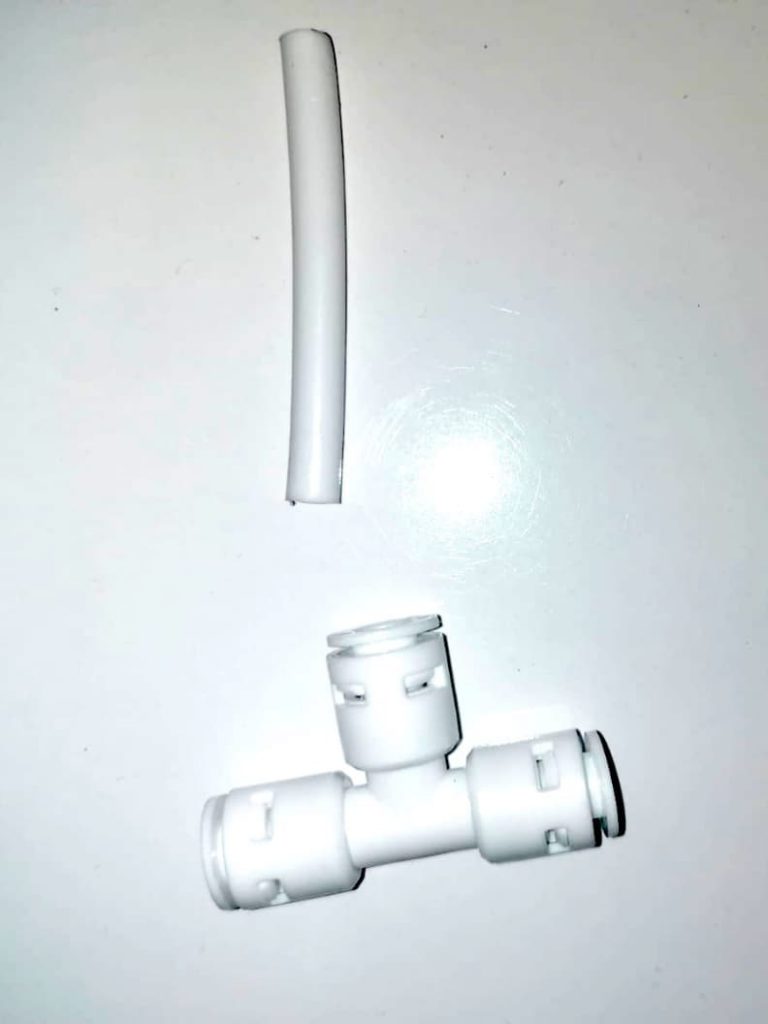

- Schlauch mit T-Stück mittig verbinden (bis zum Anschlag einstecken)
Schritt 4
- Schlauch mit Schaltkontakt 1 (quadatisch) verbinden
Schritt 5

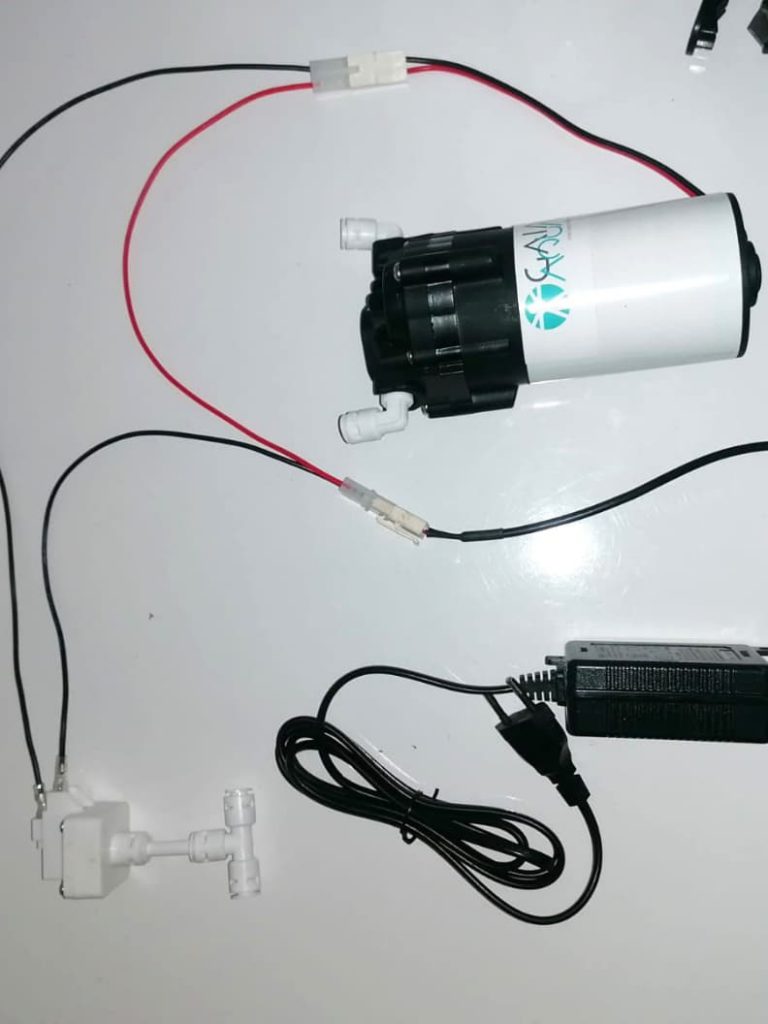

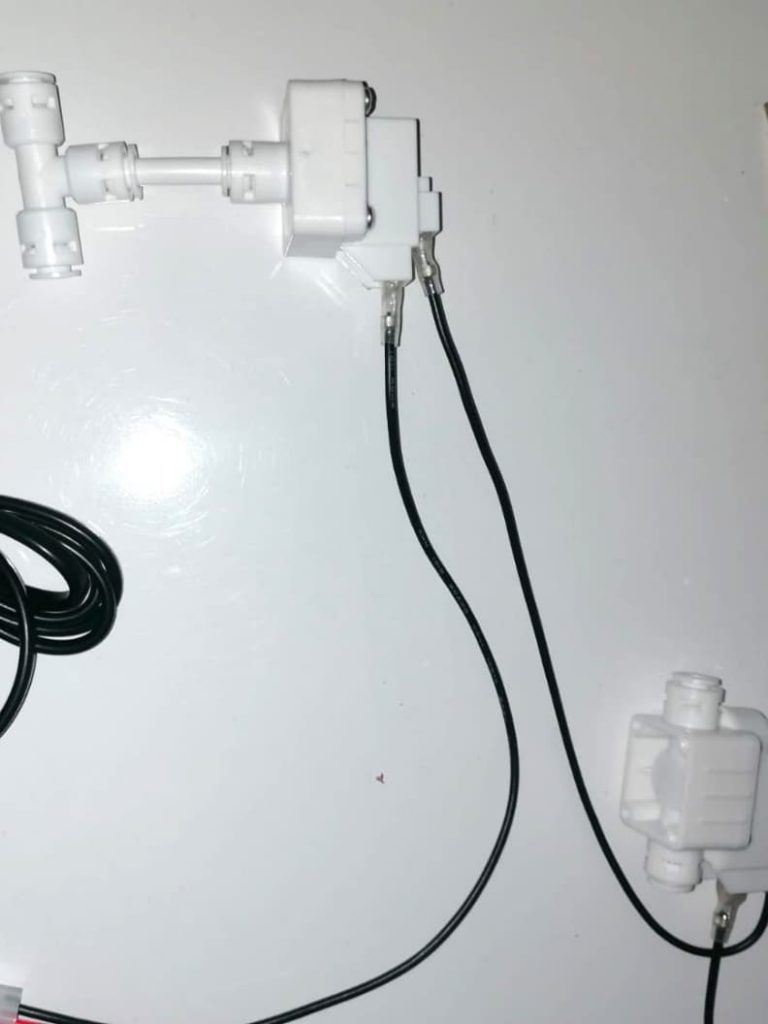

- Verkabelung vervollständigen
Schritt 6

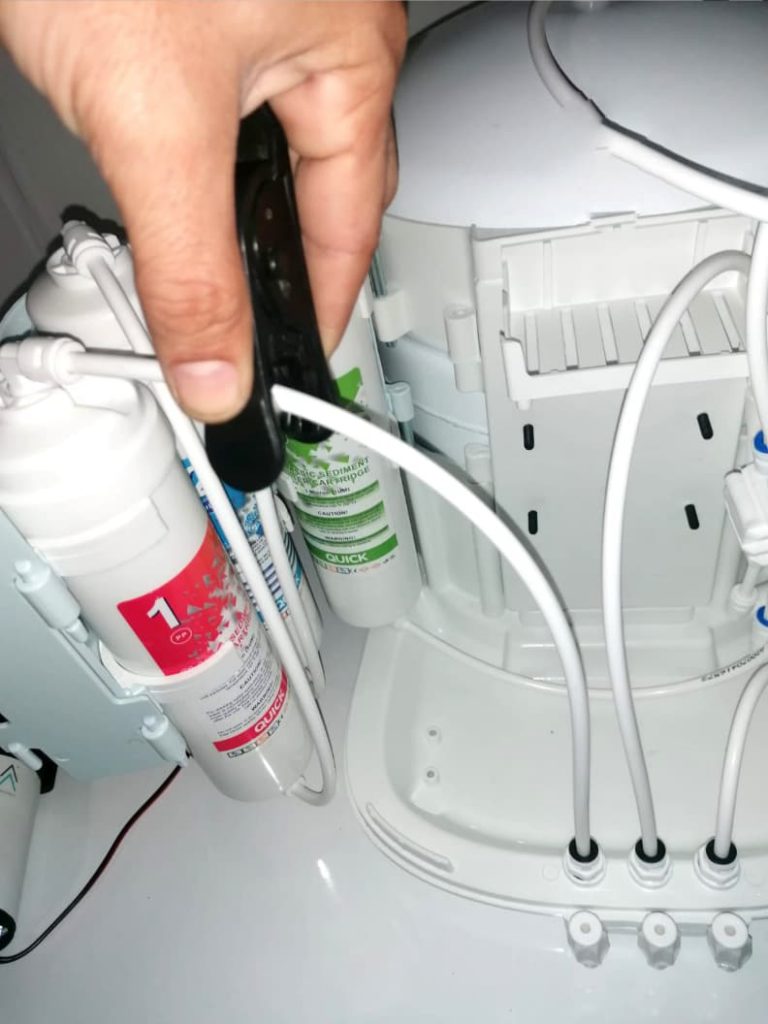

- Zulauf zu Filter 1 im oberen Drittel trennen
Schritt 7

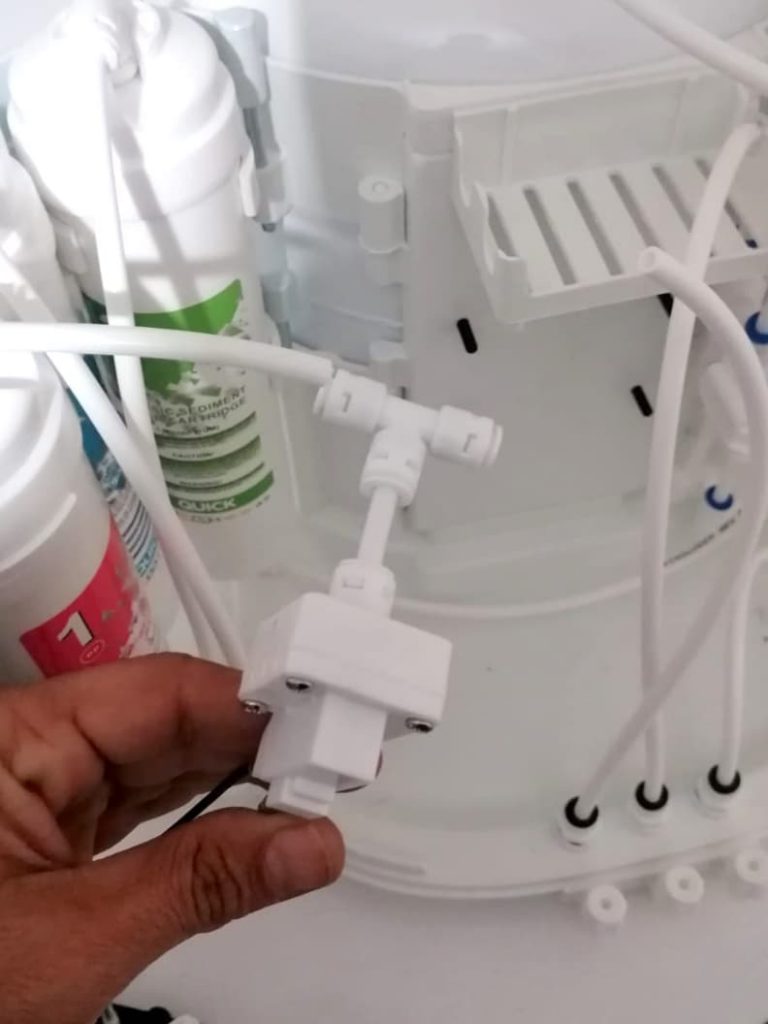

- T-Stück mit Schaltkontakt 1 an Schnittstelle einfügen
Schritt 8

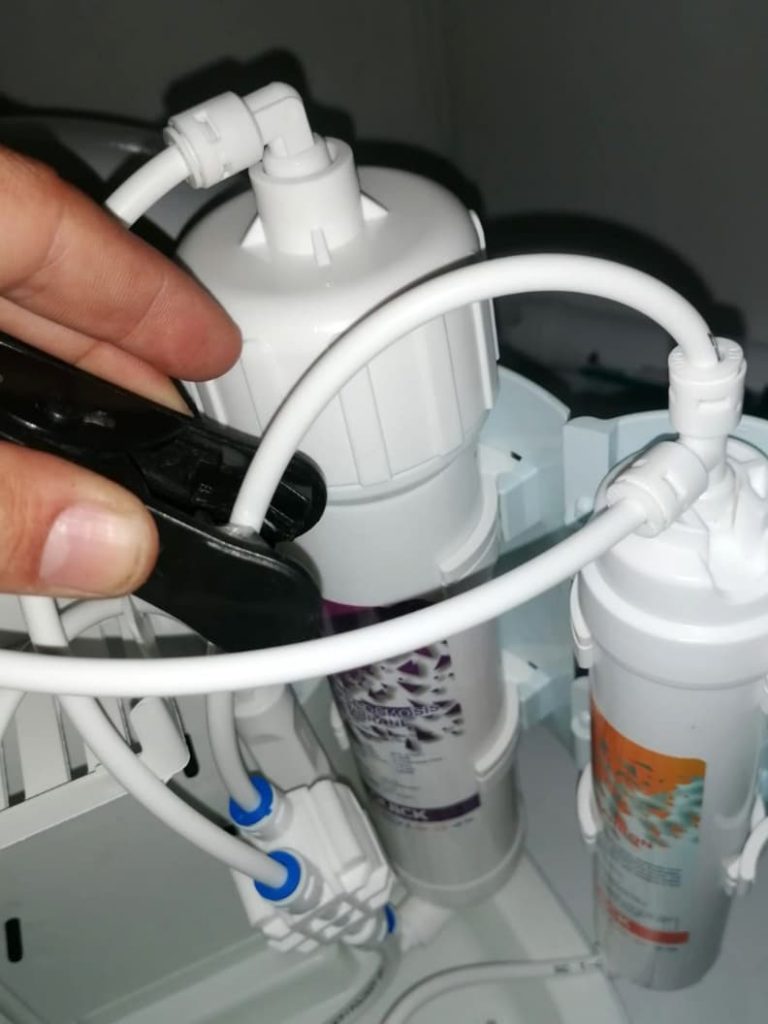

- Zulauf Filter 5 zwischen Druckventil und Filter trennen
Schritt 9

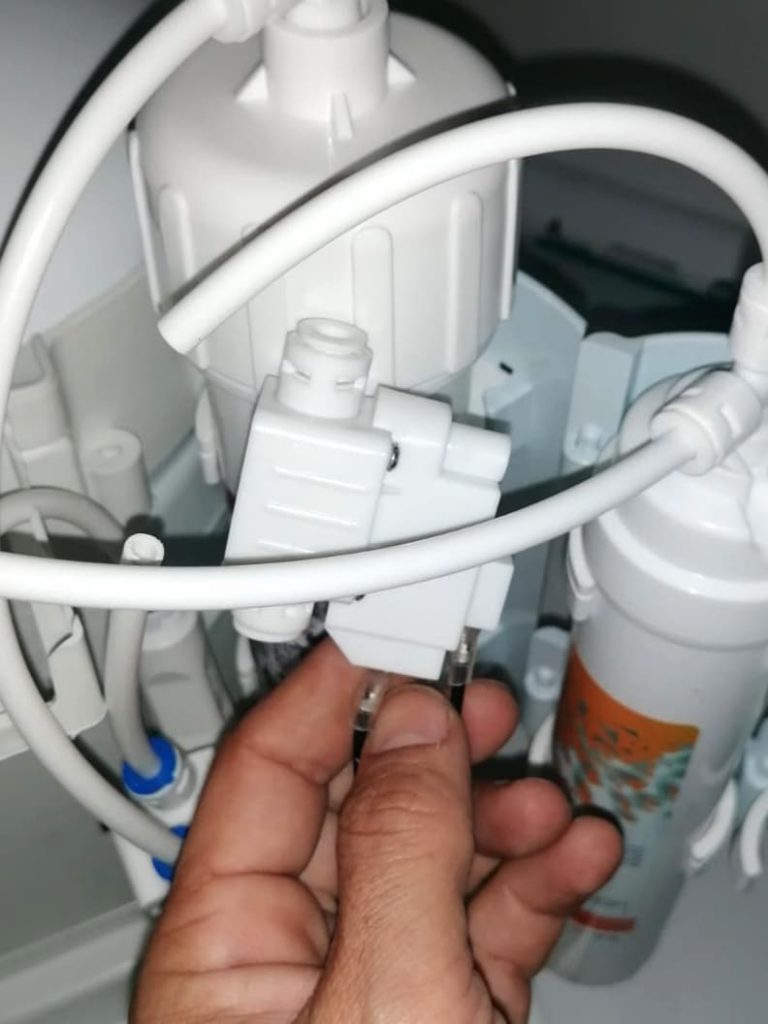

- Schaltkontakt 2 einsetzen (Richtung beachten)
Schritt 10

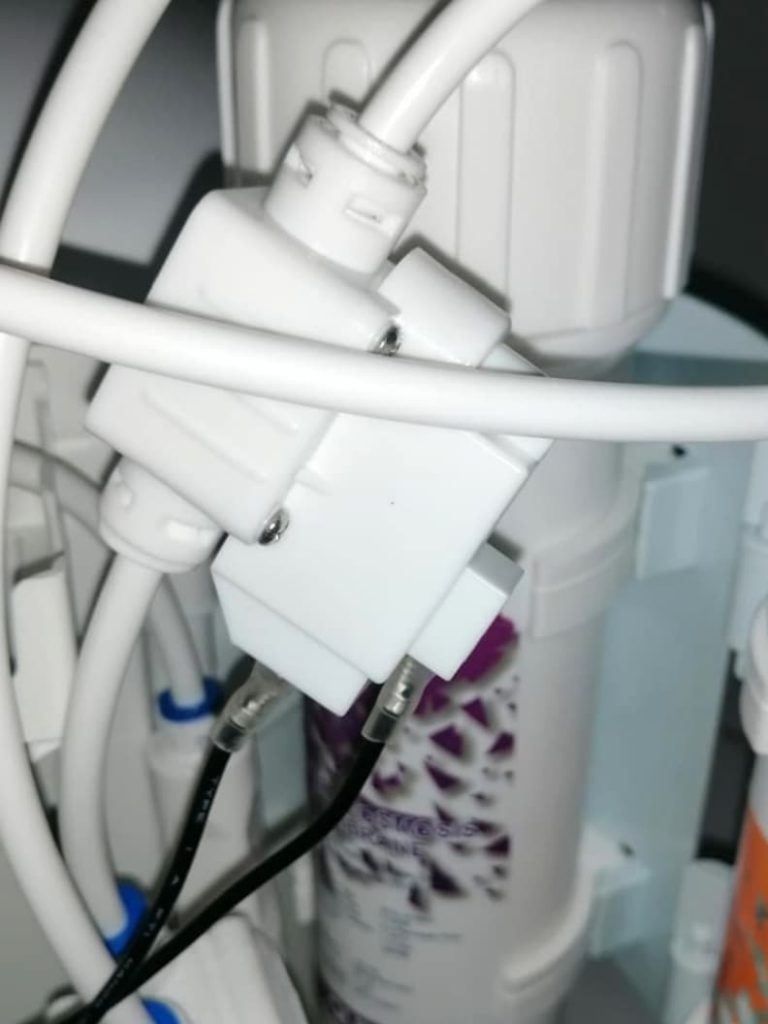

- Kontrolle: Stromklemmen zeigen nach unten in Richtung Druckventil
Schritt 11

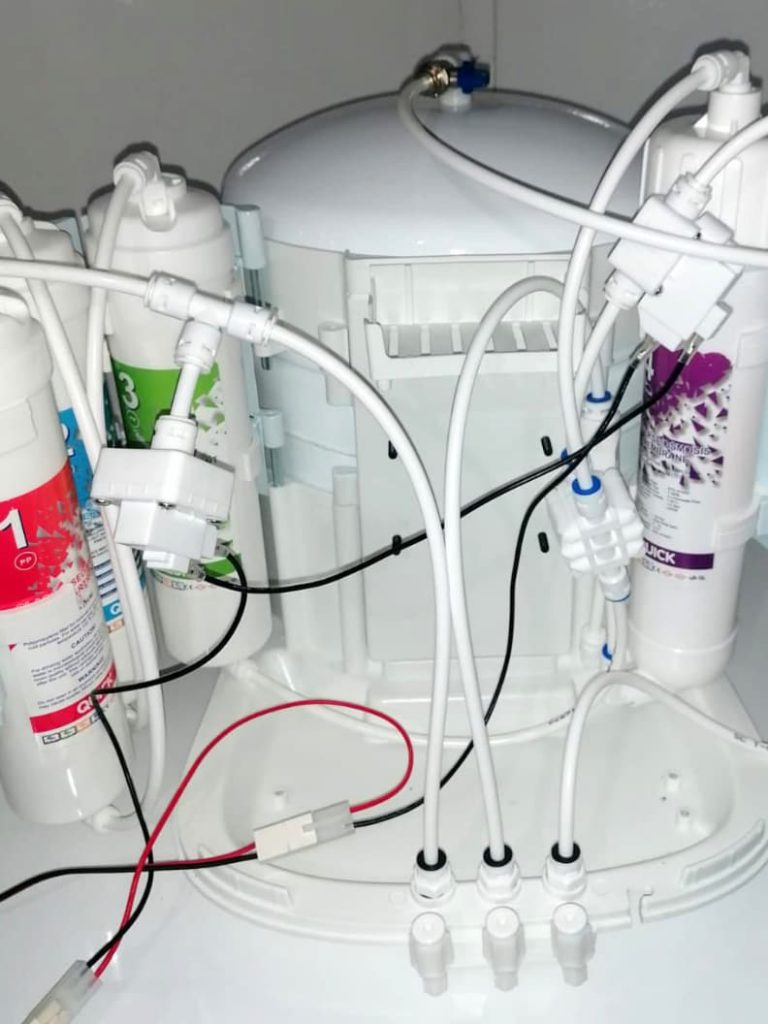

- Kontrolle: Ein- und ausgehende Schaltkontakt samt Verkabelung richtig gesetzt?
Schritt 12

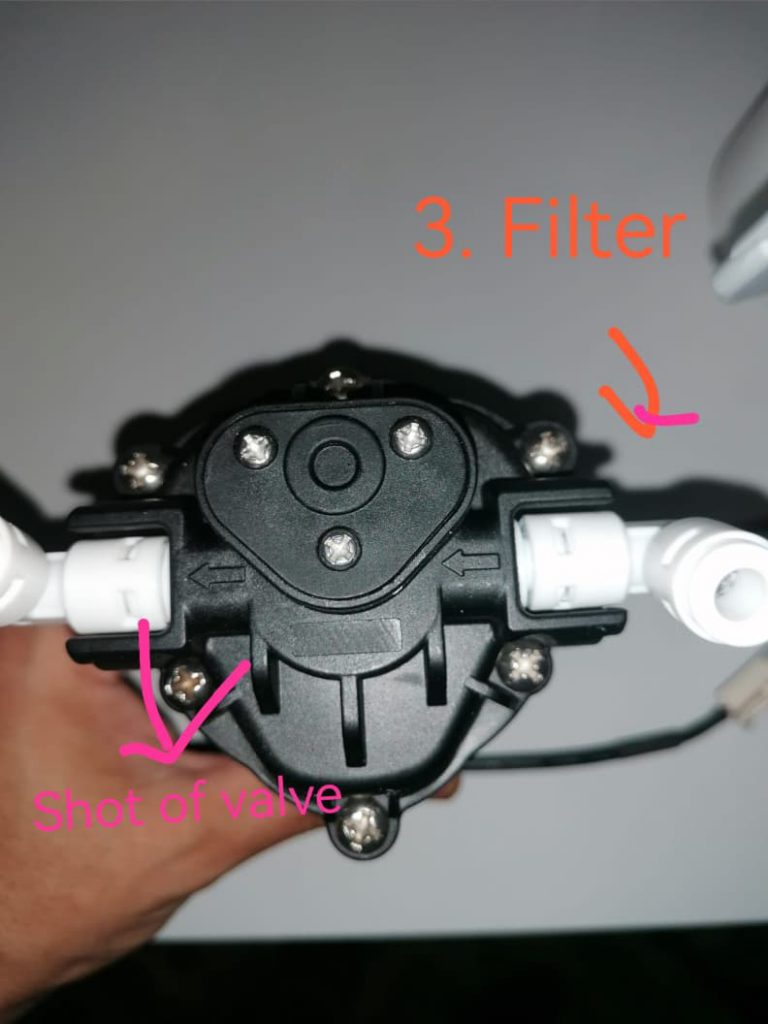

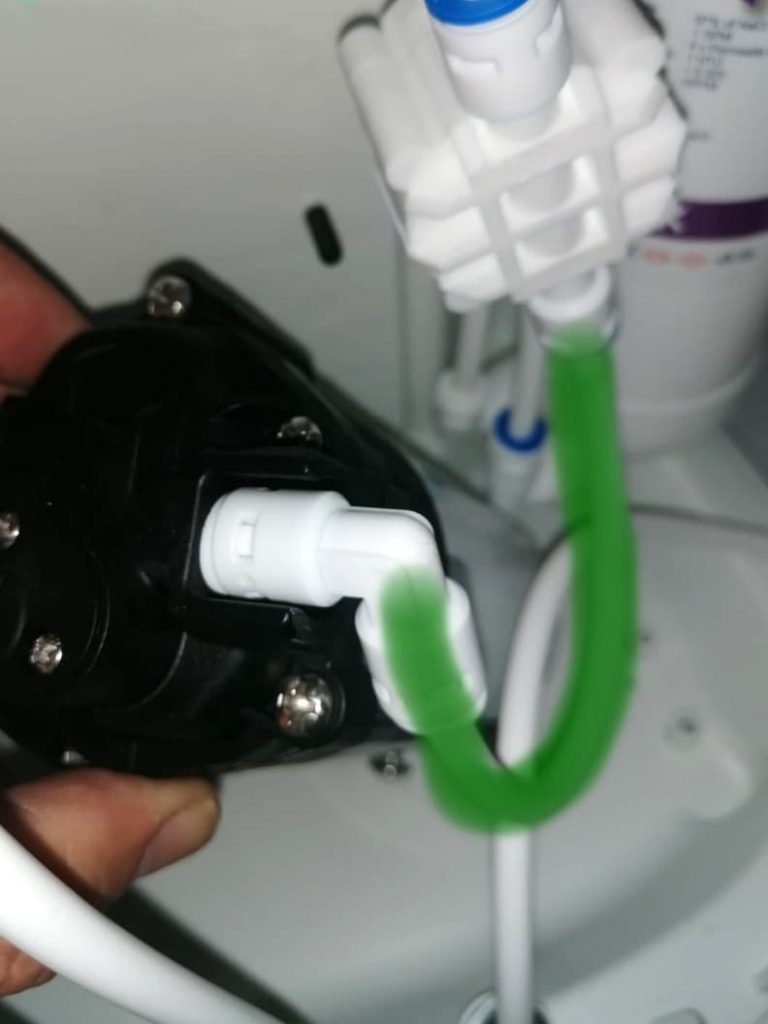

- Achtung: Flussrichtung der Pumpe verstehen
Schritt 13

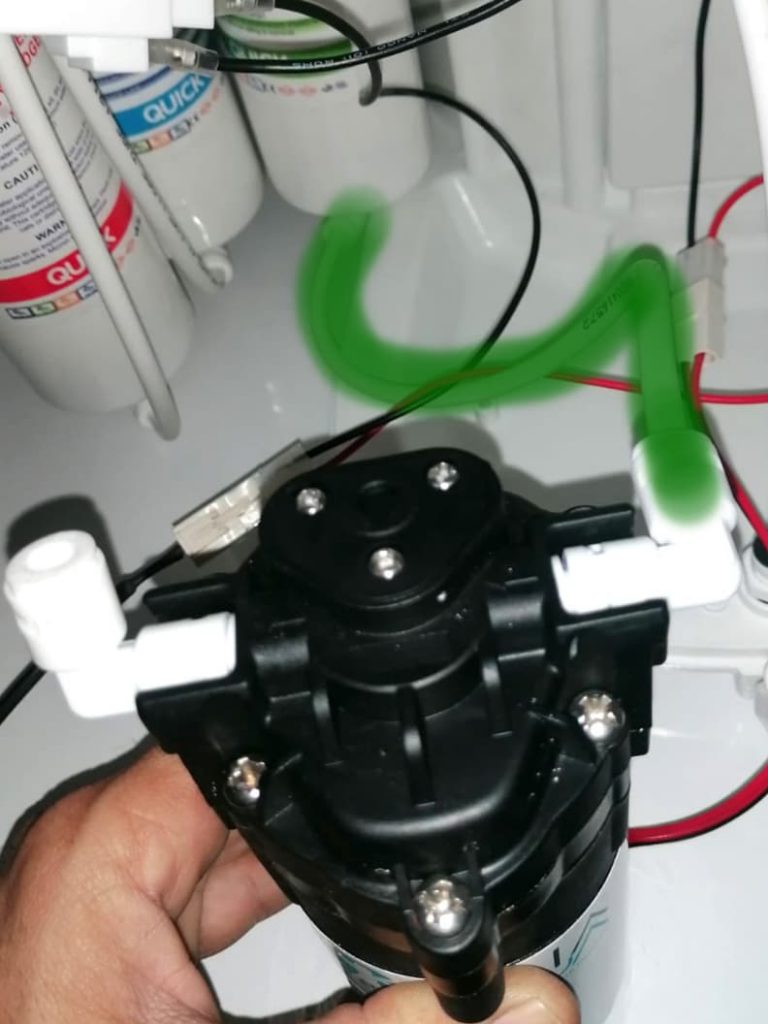

- Schlauch vom Filter 3 zum hinteren unteren Anschluss des Mischventils mittig trennen und Pumpe dazwischen einsetzen
Schritt 14

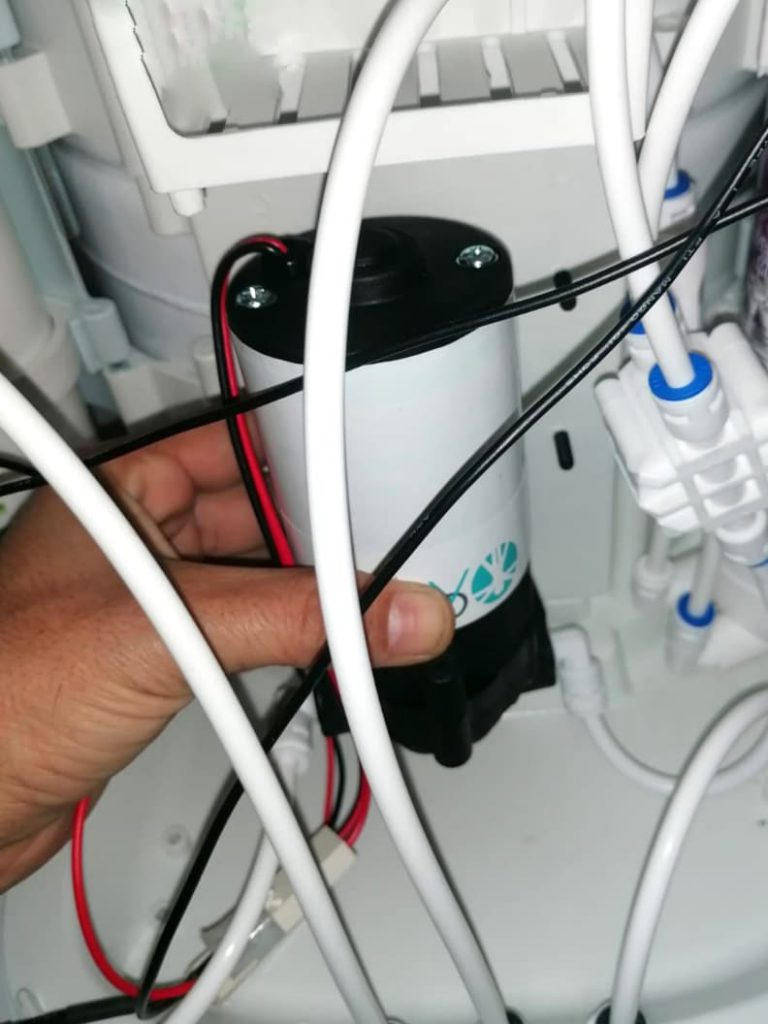

- Pumpe mit 2 Schrauben an mitgelieferter Schelle befestigen und mittels dieser auf den 4 Gewindestiften der Befestigungspunkte montieren

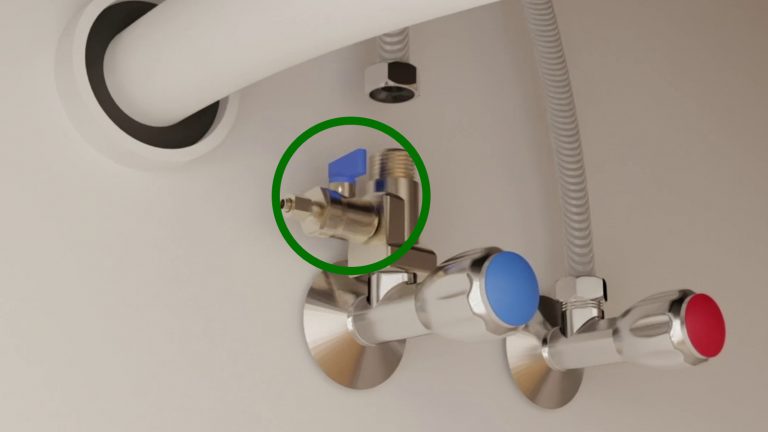

- Kugelhahn am Kaltwasseranschluss und Drucktank öffnen
- Dichtigkeit prüfen
- Netzteil mit 220V verbinden
- Wasser entnehmen bis Pumpe ruhig läuft
- GAIA-AQUA Anlage zurückstellen
